L'entretien et la réparation des joints d'étanchéité des vérins pneumatiques sont essentiels au bon fonctionnement de la quasi-totalité des lignes de production automatisées, des bras robotisés et des presses industrielles. Pourtant, même si le coût d'un joint usé n'est souvent que de quelques euros, il peut entraîner l'arrêt complet d'une ligne de production pendant plusieurs heures. Ce guide vous fournit toutes les informations nécessaires : le rôle du joint, comment choisir le joint adapté, comment identifier rapidement les pannes et comment réaliser en toute confiance, étape par étape, la réparation d'un vérin pneumatique.
Que vous soyez ingénieur en mécanique concevant de nouvelles spécifications de système, technicien de maintenance enquêtant sur des fuites lentes ou responsable des achats comparant des jeux de joints, cet article est structuré en fonction des différents besoins.
Que sont les joints d'étanchéité des vérins pneumatiques et comment les réparer ?
Les joints d'étanchéité des vérins pneumatiques sont des composants essentiels au maintien de la pression et du rendement. Leur réparation implique généralement le démontage, le remplacement des joints usés à l'aide d'un kit de réparation spécifique, puis le remontage. La défaillance des joints est un problème courant pouvant entraîner des fuites d'air et des mouvements erratiques ; un entretien approprié et le remplacement des joints permettent souvent de résoudre ce problème.
Selon les données du Compressed Air Challenge (Département de l'Énergie des États-Unis), les pertes dues aux fuites d'air comprimé dans les installations industrielles représenteraient entre 20 et 30 % de la puissance totale du compresseur, et une part considérable de ces pertes provient du point d'étanchéité dynamique à l'intérieur du compresseur. cylindre pneumatiqueLa standardisation de la mise en œuvre des joints d'étanchéité des vérins pneumatiques et des opérations de réparation peut réduire directement les coûts énergétiques et les temps d'arrêt imprévus.
5 types de joints d'étanchéité pour vérins pneumatiques
La compréhension du système de classification des joints d'étanchéité est la base de tout travail de sélection ou de maintenance.
Joint d'étanchéité pour piston pneumatique – joint dynamique
Les joints d'étanchéité des pistons pneumatiques sont des composants essentiels conçus pour empêcher les fuites d'air et maintenir la pression à l'intérieur des vérins pneumatiques, en isolant la pression d'air de part et d'autre d'un piston en mouvement. Ils sont généralement conçus pour un faible frottement, des vitesses élevées et une longue durée de vie, et utilisent des matériaux durables comme le caoutchouc nitrile (NBR), le polyuréthane (par exemple, Ultrathan) et le PTFE.
Joint de piston à simple effet: comme les couvercles en U, les joints à lèvres, qui ne permettent qu'une étanchéité unidirectionnelle.
Joint de piston à double effet: comme le joint en T, le Chevron Pack, le joint bidirectionnel, adapté aux vérins à double effet.
Joint racleur/Joint d'étanchéité
Le joint racleur est installé à l'extérieur de l'orifice d'entrée de la tige de piston. Lors du retrait de la tige, la poussière, les débris et l'eau adhérant à sa surface sont raclés afin d'empêcher les polluants de pénétrer dans le corps du cylindre. En cas de forte pollution environnementale, comme dans les aciéries, les engins de chantier ou l'industrie agroalimentaire, la défaillance du joint racleur entraîne une usure considérablement accélérée des joints de tige et de piston.
Joint de tige – joint dynamique
Le joint de tige est situé dans le chapeau avant afin d'empêcher les fuites d'air comprimé le long du sens de dilatation de la tige de piston. Associé au joint racleur, il constitue la deuxième pièce la plus fréquemment sujette aux défaillances après les joints de piston.
Joint tampon
Les joints d'amortissement servent à absorber les pics et les impulsions de pression afin d'éviter qu'ils n'affectent directement les joints de tige principaux. Les surpressions sont fréquentes dans les applications à cycles élevés ou à grande vitesse, et les joints d'amortissement sont alors particulièrement importants.
Joint statique – Joint torique et joint d'étanchéité
Les joints toriques et les joints plats servent à assurer l'étanchéité des interfaces sans mouvement relatif, comme la face d'un bouchon et le raccord d'un orifice. Bien que la fréquence de défaillance des joints statiques soit inférieure à celle des joints dynamiques, la fissuration ou l'extrusion du joint torique au niveau du bouchon est une cause fréquente de fuite externe, souvent confondue avec une défaillance du joint de tige.
Matériaux pour joints pneumatiques : Guide comparatif
Le matériau d'étanchéité détermine sa plage de températures, sa résistance chimique, son coefficient de frottement et sa durée de vie. Un mauvais choix de matériau est l'une des principales causes de défaillance prématurée des joints.
| Tableau comparatif des matériaux d'étanchéité pneumatiques | |||
|---|---|---|---|
| Source | Plage de température | Avantage | Désavantage |
| NBR (Nitrile) | -30 ℃ à + 100 ℃ | Faible coût, résistant à l'huile | Faible résistance à l'ozone/aux UV |
| Polyuréthane (PU) | -40 ℃ à + 90 ℃ | Haute résistance à l'usure | Hydrolyse dans l'eau chaude |
| PTFE | -200 ℃ à + 260 ℃ | Frottement quasi nul, inertie chimique | Faible élasticité |
| EPDM | -50 ℃ à + 150 ℃ | Excellente résistance à l'ozone et à la vapeur | Faible résistance à l'huile |
| FKM (Viton) | -20 ℃ à + 200 ℃ | Résistance supérieure aux produits chimiques et à la chaleur | Coût élevé |
Conseils professionnels de l'équipe ANRUKPour la plupart des applications pneumatiques industrielles standard utilisant de l'air propre lubrifié, les joints de piston en caoutchouc nitrile butadiène (NBR) ou en polyuréthane (PU) offrent le meilleur rapport qualité-prix. Le PTFE est recommandé pour les équipements agroalimentaires ou pharmaceutiques ; il convient d'opter pour le FKM dans les environnements à haute température ou chimiquement corrosifs.
Comment choisir le bon joint pneumatique pour mon vérin ?
Le choix du joint pneumatique adapté nécessite une évaluation des conditions de fonctionnement spécifiques de votre vérin, car il n'existe pas de joint « idéal » pour toutes les applications. Les facteurs clés incluent la fonction et le type du joint, l'environnement d'utilisation et la compatibilité des matériaux.
Étape 1 – Vérifier la pression et la vitesse de fonctionnement
La pression de service de la plupart des vérins pneumatiques se situe entre 4 et 10 bars (60 à 150 PSI). Une pression plus élevée exige un joint plus dur et une géométrie d'étanchéité renforcée, par exemple un joint torique associé à une bague d'appui. Les vérins à grande vitesse (vitesse du piston > 0.5 m/s) nécessitent des revêtements en PTFE à faible coefficient de frottement ou des joints à lèvres élastiques.
Étape 2 – Connaître la température de fonctionnement et le milieu
Vérifiez la plage de températures de fonctionnement et si l'air d'alimentation est lubrifié ou sec. L'air sec accélère l'usure des joints à lèvres ; en l'absence de lubrification en ligne, le PTFE autolubrifiant est préférable. graisseurSi le procédé implique un contact avec de l'eau condensée, de la vapeur ou tout autre produit chimique, cela doit être confirmé individuellement à l'aide du tableau de résistance chimique du fournisseur.
Étape 3 – Mesurer avec précision le diamètre d'alésage et le diamètre de la tige du cylindre
Une erreur de mesure de seulement 0.1 mm peut entraîner une fuite immédiate du joint ou une friction excessive. Veuillez utiliser un comparateur d'alésage étalonné plutôt qu'un mètre ruban. À noter :
- Diamètre d'alésage: utilisé pour sélectionner les joints de piston
- Diamètre de tige: utilisé pour sélectionner les joints de tige et les bagues raclantes
- Largeur et profondeur de la rainure: utilisé pour sélectionner les joints toriques et les joints d'étanchéité
Étape 4 – Choisir entre un kit de joints d'origine et un kit de joints adaptable
Kits OEM (de SMC, Festo, Parker, ANRUK Les fabricants de cylindres d'origine (et autres) garantissent la constance des dimensions et des matériaux, mais leur prix est plus élevé. Les kits de rechange provenant de fournisseurs réputés permettent généralement de réaliser des économies de 40 % à 70 %, mais doivent impérativement être achetés auprès d'un revendeur agréé. Pour les applications à haute fréquence de cycles ou critiques pour la sécurité, il convient d'éviter les kits sans marque et d'origine inconnue.
Étape 5 – Confirmer la géométrie du profil du joint
Outre le matériau, le profil de la section transversale du joint est crucial. Les types de sections transversales courants comprennent :
- Joint torique/à lèvre: excellentes performances d'étanchéité dynamique et faible frottement
- joint en T: joint bidirectionnel, espace de la gorge d'étanchéité compact
- Joint torique + bague de renfort: convient aux applications de scellage statique et de scellage dynamique moyen
- Empilement de chevrons/anneaux en V: précharge réglable pour les applications haute pression dans l'industrie lourde

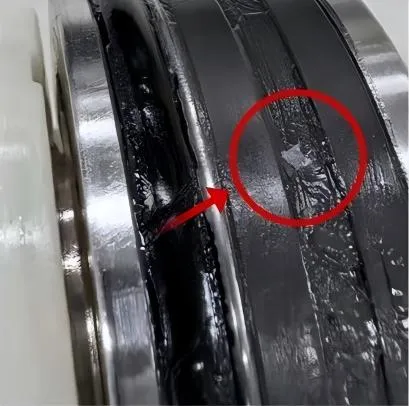

5 signes indiquant que les joints de vos vérins pneumatiques doivent être remplacés
Un diagnostic précoce permet d'éviter la mise au rebut de l'ensemble du cylindre suite au simple remplacement du joint. Soyez attentif aux signaux suivants :
- Fuite d'air externe visible: on entend clairement un bruit de flux d'air à la sortie de la tige de piston ou près de l'orifice d'aération du couvercle d'extrémité.
- chute de force ou de vitesse de sortie du cylindre: fuite de dérivation interne causée par l'usure du joint de piston.
- Dérive du cylindre sous charge: les joints d'étanchéité du piston n'ont pas pu maintenir la position du piston.
- Consommation excessive de lubrifiant: le joint racle le lubrifiant hors du cylindre à un rythme plus rapide que la normale.

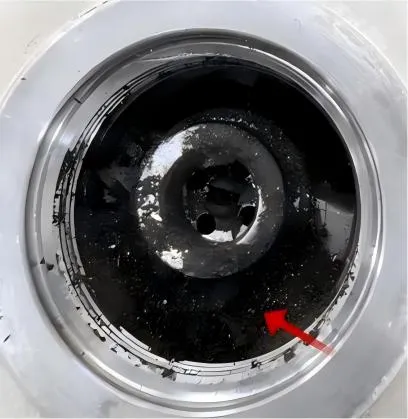

- rayures ou piqûres à la surface de la tige: la bague de raclage se rompt, et les polluants abrasifs pénètrent à la surface de la tige puis sont acheminés vers la paroi intérieure du cylindre.
Comment réparer un vérin pneumatique : 7 étapes éprouvées
La réparation d'un vérin pneumatique est une opération systématique. Toute intervention précipitée, notamment lors de la pose des joints, est la principale cause de nouvelle panne quelques semaines après la réparation.
Étape 1 – Isoler et dépressuriser
Coupez l'alimentation en air comprimé et actionnez manuellement le cylindre pour évacuer la pression résiduelle. Verrouillage/étiquetage (LOTO) Les procédures sont effectuées conformément à la norme OSHA 29 CFR 1910.147 avant le démontage.
Étape 2 – Retirez le cylindre de la machine
Débranchez le connecteur d'extrémité de tige ou le support de montage, puis retirez le joint de l'orifice d'air. Tous les composants de la visserie sont classés et marqués pour faciliter le rechargement.
Étape 3 – Démontage du cylindre
Retirez les capuchons d'extrémité avant et arrière (généralement fixés par des boulons de biellette de direction ou du frein-filet). Extrayez délicatement l'ensemble tige de piston en prenant soin de ne pas rayer la paroi interne du cylindre.
Étape 4 – Inspecter tous les composants
paroi forée: les rayures d'une profondeur supérieure à 0.05 mm indiquent que le cylindre doit être remplacé.
Tige de piston: vérifiez les rayures, les piqûres et le chromage
face d'étanchéité du bouchon d'extrémité: vérifier s'il y a corrosion ou dommage dans la gorge du joint torique
Étape 5 – Retirer les anciens joints et nettoyer
Retirez les anciens joints de leur logement à l'aide d'un outil en plastique ou en bois. L'utilisation d'un tournevis métallique est strictement interdite, car elle risquerait d'endommager le bord du logement. Nettoyez toutes les pièces avec un chiffon non pelucheux imbibé d'alcool isopropylique afin d'éliminer complètement les résidus de graisse.
Étape 6 – Installer de nouveaux joints
Les nouveaux joints ont été légèrement enduits de graisse compatible. Par exemple, la graisse Parker O-lube a été utilisée pour le NBR et la graisse silicone pour l'EPDM/PTFE.
– Lorsque le joint à lèvre est installé, la lèvre est orientée vers la source de pression.
– Il est strictement interdit de rouler ou de tordre les joints lors de l'installation : l'outil d'installation de cône conique est utilisé lorsque les conditions le permettent.
– Avant de passer à l’étape suivante, il est vérifié que chaque joint s’insère complètement et uniformément dans la rainure d’étanchéité.
Étape 7 – Réassembler, tester et cycler
Remontez en suivant l'ordre inverse du démontage. Serrez l'écrou de la biellette de direction uniformément en croix afin d'éviter toute déformation du capuchon. Lors du rétablissement de l'alimentation en air, maintenez la pression initiale entre 2 et 3 bars. Actionnez le vérin 10 à 15 fois pour mettre en place le nouveau joint de piston pneumatique et rétablir la pression de service normale. Vérifiez l'étanchéité à l'aide d'eau savonneuse ou d'un produit détecteur de fuites.
Applications industrielles : Quels joints sont utilisés et où ?
| Tableau des joints d'étanchéité dans les applications industrielles | ||
|---|---|---|
| Industrie | Utilisation typique des cylindres | Matériau d'étanchéité recommandé |
| Fabrication automobile | Dispositifs de serrage, de pressage et de soudage | Joints de piston en polyuréthane, joints de tige en NBR |
| Restauration | Portionnement, remplissage, emballage | PTFE ou EPDM conforme aux normes de la FDA |
| Pharmaceutique | Remplissage stérile, automatisation des salles blanches | PTFE, alésage électropoli |
| Acier et industrie lourde | Presses à haute force, levage de balances | Joints FKM, bagues d'appui revêtues de PTFE |
| Semiconducteurs/Électronique | Positionnement de précision | Joints d'étanchéité à sec en PTFE à faible teneur en particules |
| L'équipement de construction | Accessoires, commande de flèche | PU haute dureté, NBR stabilisé thermiquement |
Erreurs courantes à éviter lors de la réparation des joints de vérins pneumatiques
Installation des joints à secAppliquez toujours de la graisse ; même pour les joints PTFE autolubrifiants, l'application d'une fine couche de graisse lors de l'installation prévient les dommages liés à l'assemblage.
Réutilisation des anciens joints toriquesLe coût des joints statiques est très faible, et ils sont toujours remplacés lors des révisions et ne peuvent pas être réutilisés.
En négligeant l'état de la surface de l'alésage: la pose d'un nouveau joint sur la paroi intérieure rayée ne fonctionnera plus du tout en quelques jours.
Serrage excessif des boulons de fixation: entraînant une déformation du cylindre (distorsion de l'alésage), les joints de piston produisent une usure par contact ponctuel
Erreur d'identification de l'orientation du sceau: un joint à lèvres asymétrique provoquera une fuite de pression immédiatement après une mauvaise identification
Conclusion
L'étanchéité et la réparation des vérins pneumatiques constituent une compétence essentielle permettant d'améliorer durablement la fiabilité des équipements, la gestion de la consommation d'énergie et la durée de vie des machines. Les principes fondamentaux peuvent être résumés comme suit :
- 5 types de sceaux sont maîtrisés: joint de piston, joint de tige, joint racleur, joint tampon, joint statique.
- Le choix du matériau des joints pneumatiques dépend de la température, du fluide, de la vitesse et de la pression, et non pas uniquement du prix.
- Suivez le processus de sélection en 5 étapes : la parfaite pression → moyenne → Quantité → OEM vs marché secondaire → type de section transversale
- L'accent est mis sur la stricte application des 7 étapes de la procédure de maintenance, le sens d'étanchéité et la lubrification.
- Avant d'installer de nouveaux joints, assurez-vous de vérifier la paroi intérieure du cylindre et l'état de la tige de piston – la surface endommagée du nouveau joint est susceptible de tomber en panne prématurément.
QFP
Quelle est la durée de vie normale des joints d'étanchéité des vérins pneumatiques ?
La durée de vie typique des joints NBR ou PU de haute qualité est de 5 à 10 millions de cycles en conditions de lubrification propre, de pression moyenne (≤ 8 bar) et de fréquence de cycle moyenne (≤ 1 Hz). Dans des environnements à haute vitesse, haute fréquence ou pollués, leur durée de vie peut être inférieure à 1 million de cycles.
Peut-on mélanger des joints de matériaux différents dans un même cylindre ?
Oui, c'est une pratique courante. Par exemple, le polyuréthane (PU) est utilisé pour les joints de piston afin d'obtenir une résistance à l'usure, le PTFE pour les joints de tige afin d'obtenir un faible coefficient de frottement, et le joint torique en caoutchouc nitrile (NBR) pour les interfaces d'étanchéité statiques. Il est toutefois indispensable de vérifier la compatibilité de tous les matériaux avec la même graisse (compatibilité des lubrifiants).
Quelle est la différence entre les joints de vérins pneumatiques et les joints de vérins à air comprimé ?
Les joints pneumatiques et les joints de vérins à air sont un seul et même produit ; les termes « vérin à air » et « vérin pneumatique » sont utilisés indifféremment car les systèmes pneumatiques utilisent l’air comprimé comme fluide de travail.
Puis-je remplacer moi-même les joints des vérins pneumatiques ?
Oui, la plupart des bricoleurs peuvent remplacer eux-mêmes les joints d'étanchéité d'un vérin pneumatique en 30 à 90 minutes. Les kits de joints coûtent entre 15 et 80 $, contre plus de 200 $ pour un vérin neuf. Travaillez proprement et vérifiez le sens d'installation des joints.
De quels outils ai-je besoin pour réparer un vérin pneumatique ?
L'outillage indispensable comprend un outil de démontage de joints, un kit de pose de joints, des clés, un maillet en caoutchouc, des chiffons non pelucheux, de l'alcool isopropylique, une clé dynamométrique et des lunettes de sécurité. Un kit de joints à 25 $ simplifie grandement la tâche.
